Traçage des couples
Il
arrive que certains plans ou monographies ne définissent
la forme de la coque que par la vue latérale et la vue de dessus.
On peut distinguer sur
la vue latérale des lignes parallèles à la quille, et sur la vue
de dessus des courbes joignant les 2 extrémités.
Ces
lignes sont appelées les lignes d'eau.
Les
lignes d'eau de la vue latérale sont (généralement) parallèles à
la quille, toutes à la même distance les unes des autres.
Imaginez
prendre le petit bateau du plan dans la main, et trempez-le
dans un bain de peinture, de la profondeur correspondant à la première
ligne du bas de la vue de côté. Retirez le bateau, et laissez sécher.
En le regardant par dessous, vous
vous apercevez que le dessin fait par la peinture correspond à la
première courbe de la vue de dessus.
En regardant bien de face
ou de profil, vous voyez des lignes horizontales.
Chaque courbe de la vue de dessus correspond aux dessins obtenus en plongeant successivement notre petit bateau à toutes les profondeurs correspondant aux différentes lignes horizontales.
Si

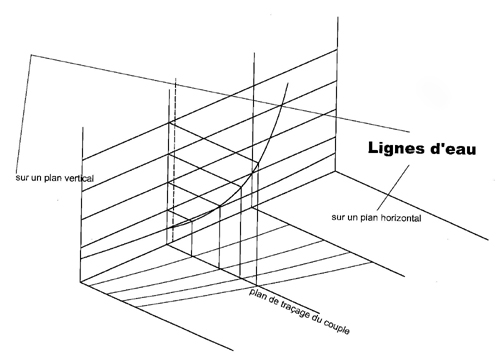

l'on veut dessiner un couple à un endroit donné, il faudra, sur
une feuille de papier (appelée plan de traçage du couple sur le dessin
ci-contre) tracer une ligne verticale au milieu, une ligne horizontale
en bas de la feuille.
Tracer
sur le plan de dessus l'emplacement du couple que l'on veut dessiner.
Tracer sur la feuille
autant de lignes horizontales, que sur le plan de côté, avec la même
distance intercalaire.
Relever
sur le plan de dessus, sur le tracé de l'emplacement du couple,
les différentes distances entre chaque intersection d'une ligne
d'eau et l'axe du bateau.
Reporter
ces mesures sur la ligne horizontale de notre feuille, une fois
à gauche de l'axe, une fois à droite.
A
partir des points tracer, dessiner des verticales.
Pour
un côté, en partant de l'axe central, la première verticale rencontre
une première horizontale : cette intersection est marquée d'un point.
Faire la même chose de l'autre côté.
La
2ème verticale rencontre la 2ème horizontale>> un point, et
la même chose de l'autre côté. etc......
Nota : le bas du couple se mesure sur le plan latéral sur lequel on aura reporté l'emplacement du couple, entre le bas de la coque et la première ligne d'eau.
En
reliant tous les points, on obtient le tracé du couple, MAIS il
faut savoir si les lignes d'eau du plan correspondent "hors
bordé" (comprenez "sans le bordage") ou bordé compris. Si c'est le cas,
il faudra déduire sur notre
dessin l'épaisseur du bordé que l'on prévoit de faire.
L'ambiguïté
du tracé est levée en regardant le tracé vertical des couples. Si
la râblure est marquée, nous avons affaire à un tracé hors
bordé.

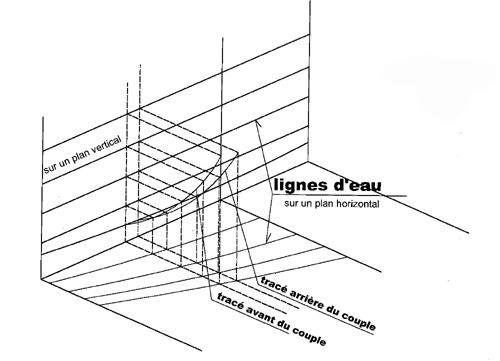

Il est possible, de la même façon, de tracer l'avant et l'arrière d'un même couple

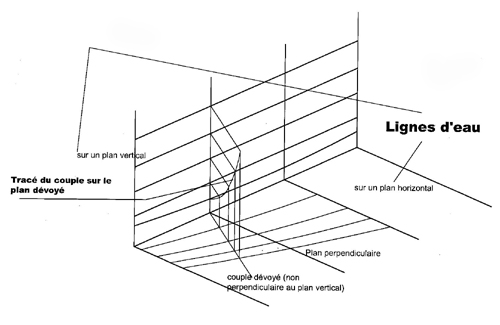

Sur un bâtiment ancien, les couples d'estain, les allonges d'écubiers se dessinent de la même manière
En résumé, le traçage des couples est facile à réaliser lorsque l'on a bien assimilé la technique, mais demande beaucoup de temps et de soin.
