Chevilles et goupilles roulées |
||||||||||||||||||||||||||||||||||||||||||||||
Fabrication
de chevilles goupillées pour modèles d'arsenal du XVIII° |
||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||

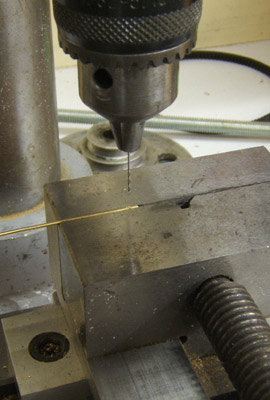

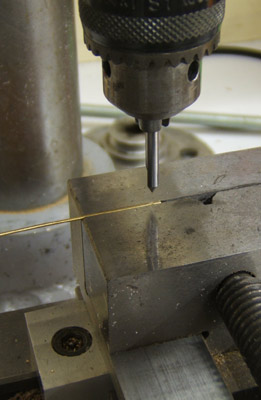

Pointage
à la fraise à graver du fil de laiton pour la cheville, |
||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||

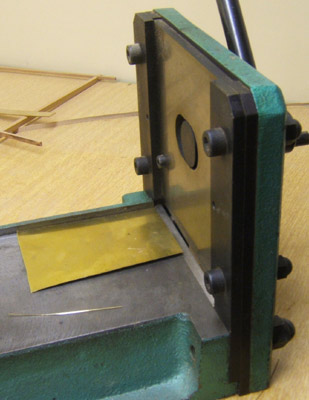

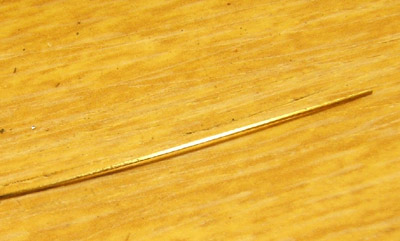

Cisaillage
d'une tôle de laiton ép 0,3mm, en 0,5mm de large. |
||||||||||||||||||||||||||||||||||||||||||||||

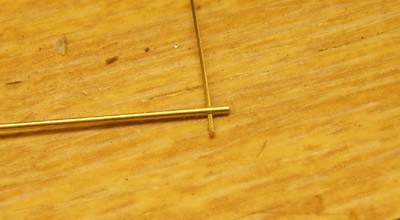

La bande est engagée dans le trou de la "cheville", puis coupée à longueur. |
||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||

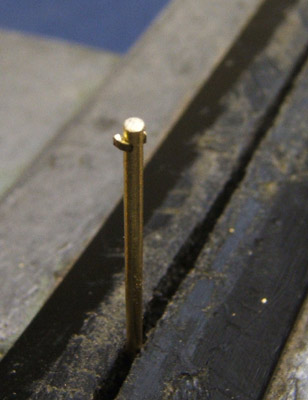

Les extrémités de la bande sont enroulées à la pince autour de la cheville. |
||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||

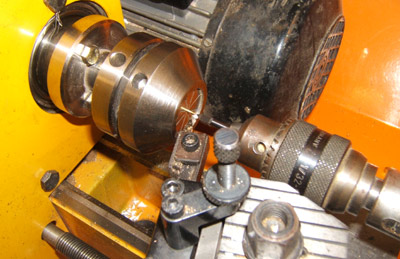

Le
rond de 1,5mm figurant la rondelle, monté sur une pince de serrage
en remplacement du mandrin du tour (système plus précis), face avant
dressée, est pointé à la fraise à graver puis percé au diamètre
de la cheville. En variante, de vraies rondelles peuvent être débitées. Le trou dans le bordage sera du diamètre de la cheville ; la rondelle sera trouvera prise entre le bordage et la goupille roulée. |
||||||||||||||||||||||||||||||||||||||||||||||
